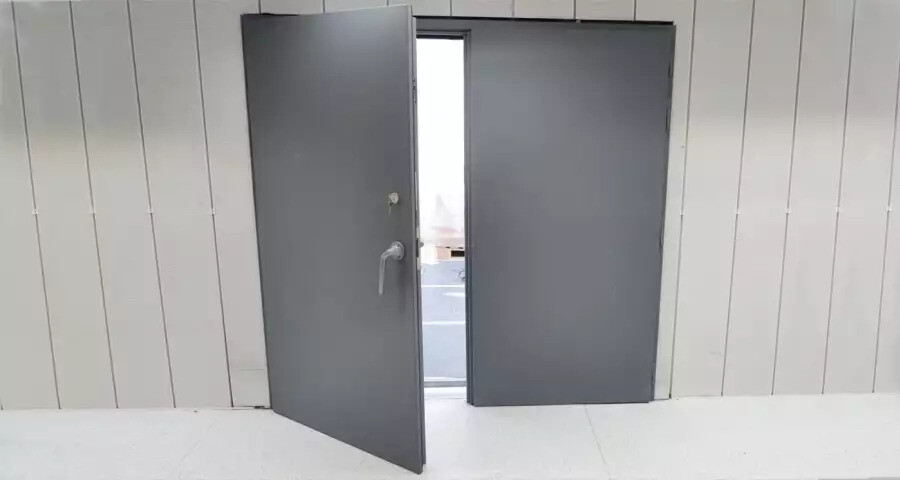

Profesionalna akustička vrata visoke razine zvučne izolacije. Dostupna u jednokrilnim i dvokrilnim verzijama. Standardni modeli i specijalne veličine. Širok izbor dodatne opreme.

Primjena

• Testne komore ili kabine, radio stanice, studiji za sinkronizaciju i snimanje, postprodukcija, kućno kino, TV prijemnici, prostorije za probe, glazbene škole. Općenito, prostorije u kojima je potrebna najveća zvučna izolacija.

Posebna dodatna oprema (po narudžbi)

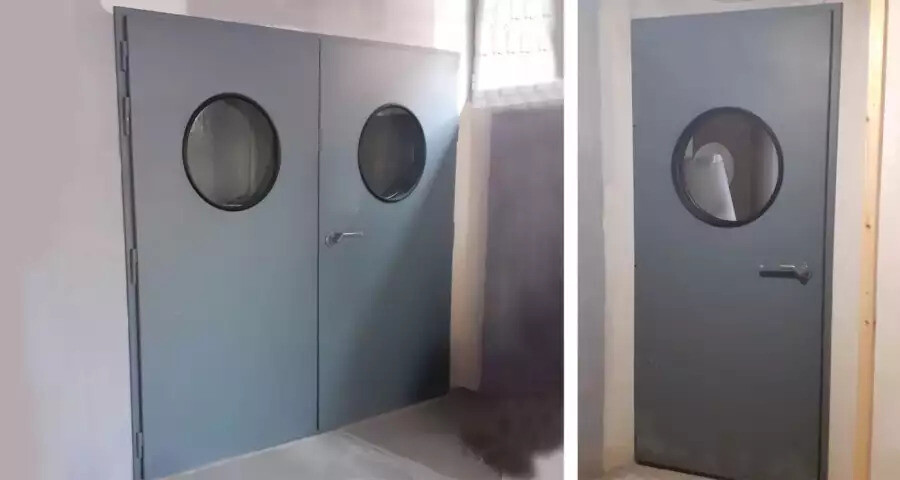

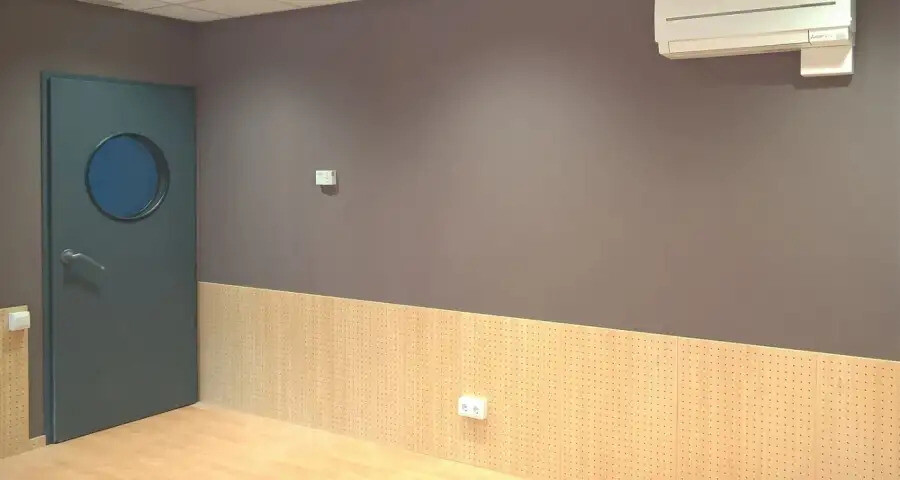

• Okna za vrata - dvostruko staklo s upijajućom komorom (okruglo okno promjer Ø 492 mm, pravokutno okno 485 x 685 mm)
• exposed lock,
• push-bar.

Tehnički list

• Klikni za pregled (pdf)

TEHNIČKI PODACI

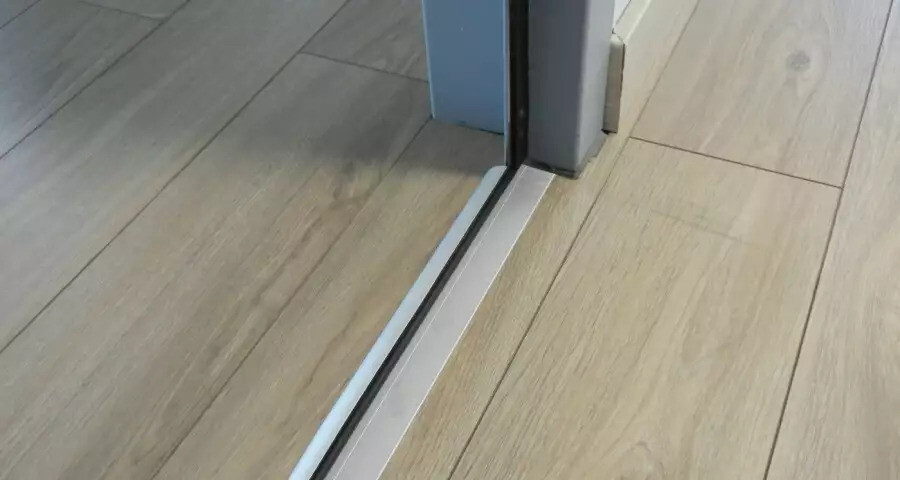

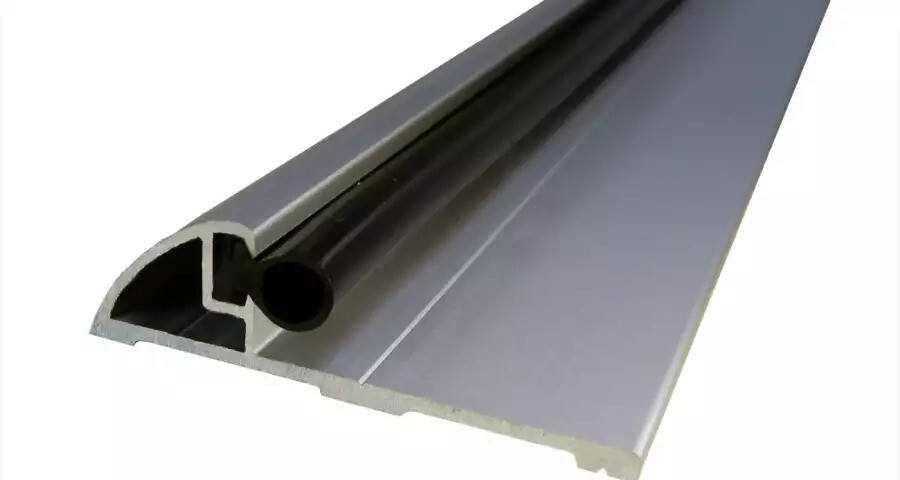

• Bez donjeg praga RS:
• - Ukupni indeks redukcije zvuka, Rw (C;Ctr): 48 (-1;-3) dB
• - Ukupni ponderirani indeks redukcije zvuka A, RA: 48,0 dBA
• Opis : čelična akustička vrata debljine 83 mm sastavljena od okvira i krila vrata izrađenih od poliranog metalnog lima debljine 1,5 mm.
• Unutarnja ispuna krila vrata: zvučno izolirajući i upijajući materijali.
• Vrata bez donjeg praga.

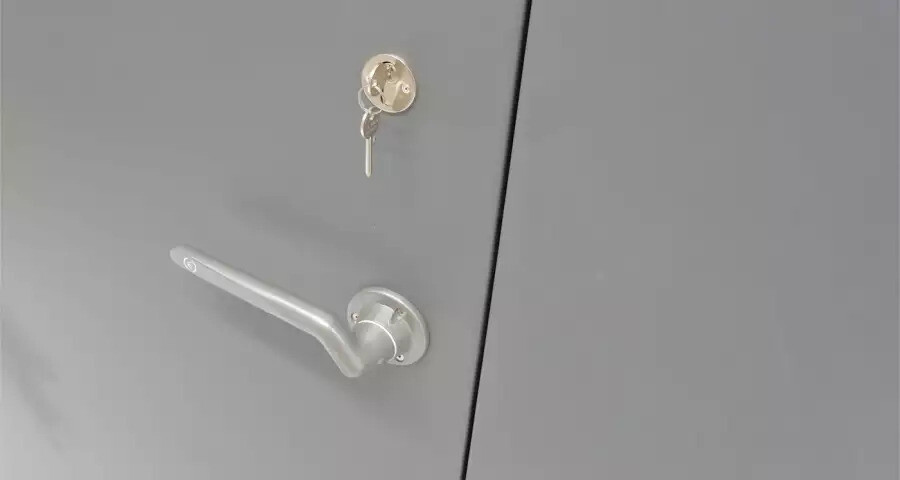

• Zatvaranje: progresivna pritisna ručka.
• Završna obrada: Sintetički temeljni premaz, spreman za bojanje.
• Koeficijent prijenosa topline Ud: 1,46 W/m²K.

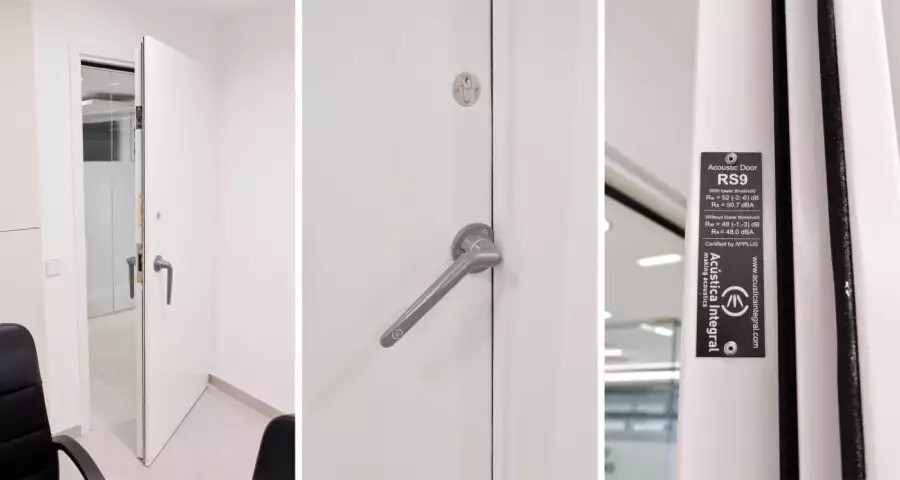

• Akustički certifikat: Vrijedi za vrata bez dodatne opreme.

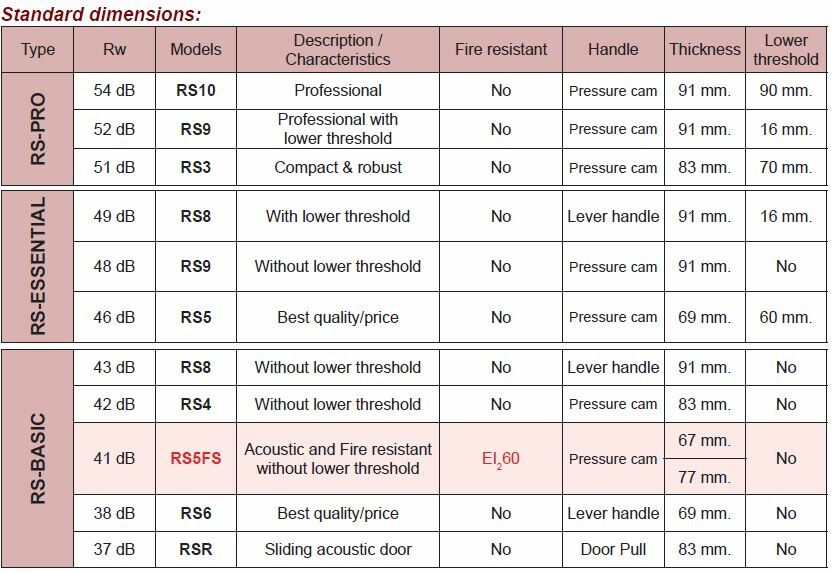

STANDARDNE DIMENZIJE

• Jednostruka vrata (W x H in mm)

Model   Interior Dimension          Exterior Dimension

RS9/01  800 x 2000          928 x 2064

RS9/02  900 x 2000          1028 x 2064

RS9/03  1000 x 2000       1128 x 2064

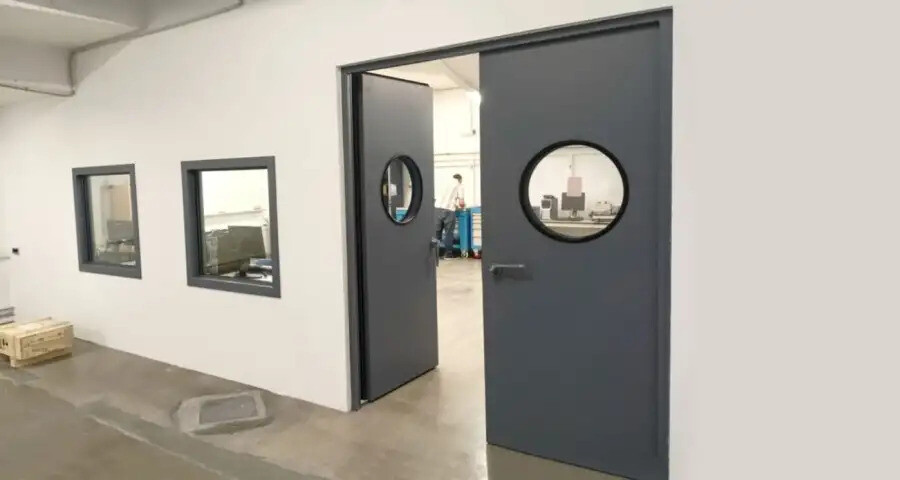

• Dvostruka vrata (W x H in mm)

Model   Interior Dimension          Exterior Dimension

RS9/21 (*)          1400 x 2000       1528 x 2064

RS9/22  1600 x 2000       1728 x 2064

RS9/23  1800 x 2000       1928 x 2064

RS9/24  2000 x 2000       2128 x 2064

(*) Unequal leaves (800+600) for RS9/21

Dijagrami / Planovi

UPUTE ZA MONTAŽU

O metalnom predokviru

Čvrsto pričvrstite metalni predokvir na pregradni zid ili gips. Pomaknite akustična vrata (okvir i krilo), uvijek zatvorena, prema unutarnjem prostoru predokvira i pričvrstite vrata dok ne budu u ravnini. Točkasto zavarite prvi put između vrata i predokvira i provjerite vertikalno i vodoravno niveliranje, ne otvarajte dok se ne završi konačno zavarivanje. Izvršite konačno zavarivanje između vrata i predokvira, još jednom provjerite nivelaciju i otvorite vrata kako biste provjerili da li ispravno rade. Raspone koji ostaju između ruba predokvira i vrata zabrtvite izolacijskom poliuretanskom pjenom ili akrilnim kitom ako ima samo malo prostora. Držite vrata zatvorena što je više moguće.

Kako koristiti

– Opremljeno potisnom ručkom: Za otvaranje uhvatite ručku, okrenite je u smjeru kazaljke na satu i gurnite krilo; za zatvaranje, čvrsto uhvatite ručku, povucite vrata prema rubu i tek onda okrenite ručku u smjeru suprotnom od kazaljke na satu dok se ne zatvori.

– Opremljen ručkom sa zasunom: Za otvaranje ručke, okrenite je u smjeru kazaljke na satu i gurnite krilo; da biste ga zatvorili, uhvatite ručku i povucite vrata prema rubu.

– Opremljen panik šipkom: Za otvaranje, gurnite šipku prema dolje i gurnite krilo; da biste ga zatvorili, uhvatite šipku ili ručku i povucite je prema rubu.

Ograničenja korištenja

Ne udarajte vrata ničim što bi ih moglo deformirati. Kada su otvorena, nemojte ništa vješati na njih. Lagano zatvorite vrata bez udaranja.
